Воздушный насос-эжектор для транспортировки порошка разбавленной фазы

Пневматический эжекторный насос для транспортировки материалов в разбавленной фазе. Эффективная передача порошка для цементной/химической промышленности

Описание

Пневматический струйный насос для транспортировки в разбавленной фазе является ключевым оборудованием, которое использует высокоскоростной поток воздуха (воздух или инертный газ) для создания отрицательного давления и транспортировки порошкообразных и гранулированных материалов при низком соотношении твердого вещества к газу (обычно 1:1~1:5). Его суть достигается за счет эффекта Вентури:
Рабочий газ ускоряется через сопло, образуя зону низкого давления в камере смешивания и всасывая материал.
После смешивания с газом материал нагнетается через диффузионную трубу и поступает в транспортирующий трубопровод.

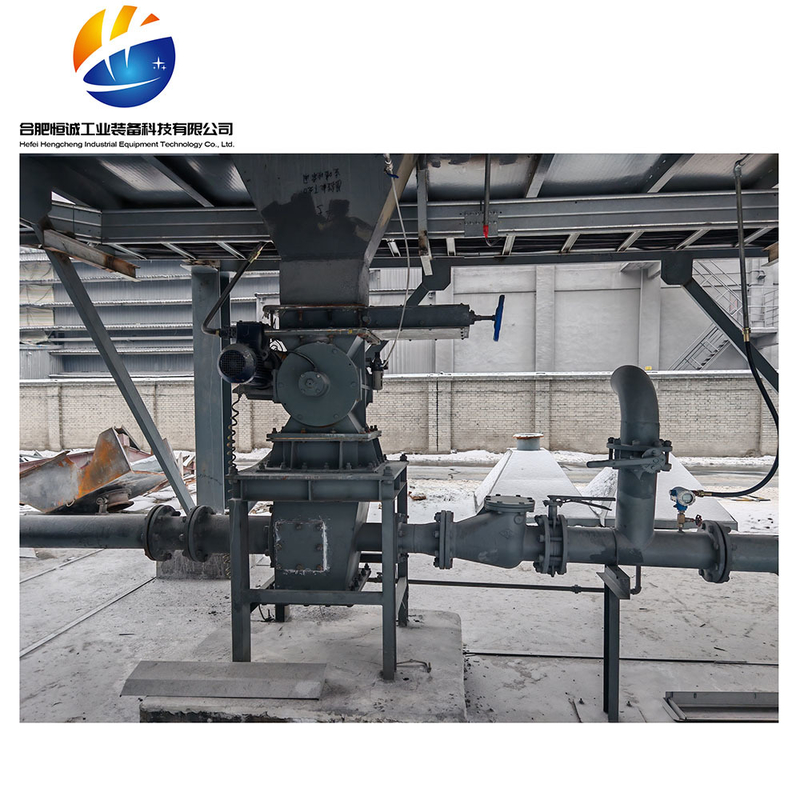

Струйный насос пневматической транспортировки в разбавленной фазе положительного давления типа PJP

Принцип работы оборудования для транспортировки порошка
Система пневматической транспортировки струйного насоса PJP состоит из струйного насоса PJP, пневматического дроссельного клапана, верхнего отсека насоса, ручного спирального затвора и устройства подачи сжатого воздуха. Основным источником сжатого воздуха является воздуходувка Рутса. Порошкообразные и гранулированные материалы поступают в струйный насос PJP через ручные спиральные затворы, верхние бункеры насоса и пневматические дроссельные клапаны. Когда сжатый воздух для транспортировки проходит через сопло внутри коробки струйного насоса типа PJP, образующийся высокоскоростной поток воздуха создает состояние отрицательного давления внутри коробки струйного насоса типа PJP. Материалы в верхнем отсеке насоса легко смешиваются с высокоскоростным потоком воздуха.

Затем, когда смесь материала и газа проходит через расширительную трубу струйного устройства типа PJP, кинетическая энергия высокоскоростного потока воздуха преобразуется в энергию статического давления, тем самым транспортируя порошкообразные и гранулированные материалы к терминалу через транспортирующий трубопровод. Ручной спиральный затвор струйного насоса PJP используется для отладки и технического обслуживания, а пневматический дроссельный клапан используется для автоматического закрытия при приостановке транспортировки порошкообразных и гранулированных материалов или при неисправности системы давления.
Когда струйный насос пневматической транспортировки в разбавленной фазе положительного давления типа PJP устанавливается в нижней части силоса  для транспортировки материалов с использованием давления материалов в силосе, изменения высоты материалов в силосе вызовут соответствующие изменения скорости транспортировки материала. Поэтому энергия транспортировки материалов зависит от высоты материалов в силосе.
Когда струйный насос пневматической транспортировки в разбавленной фазе положительного давления типа PJP оснащен запорным устройством, производительность транспортировки материала зависит от запирающей способности запорного устройства.

Область применения
Струйный насос пневматической транспортировки в разбавленной фазе положительного давления типа PJP - это оборудование для пневматической транспортировки низкого давления, разбавленной фазы и непрерывного действия, подходящее для ситуаций, когда объем транспортировки невелик, а расстояние транспортировки среднее. Он может широко использоваться в таких отраслях, как строительные материалы, химическая промышленность, электроэнергетика, зерно, металлургия, литье и т. д. Транспортируемые материалы включают цемент, сырье, золу-унос, гидратную известь, шлаковую пыль, порошок стального шлака, угольную пыль, порошок оксида алюминия, фосфорный порошок, пирофиллитовый порошок и порошок органического кремния.
Основные особенности продукта
Струйный насос пневматической транспортировки в разбавленной фазе положительного давления типа PJP - это устройство пневматической транспортировки с автоматическим управлением, которое имеет компактную структуру, надежную работу, простое обслуживание, длительный срок службы и низкую стоимость инвестиций. Движущимися частями являются только материалы и воздух. При подключении к устройству для удаления пыли его полностью закрытая конструкция системы может обеспечить полностью беспыльную рабочую среду.
