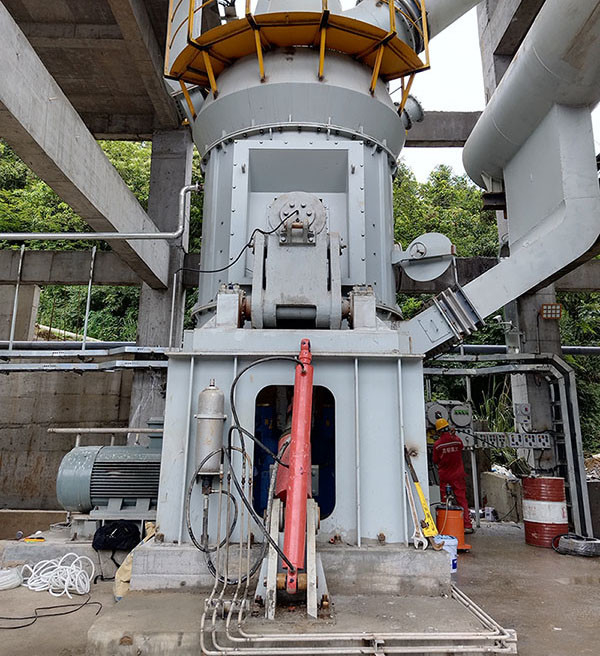

20tph Водяной вертикальный мельница высокой мощности шлаковый вертикальный роликовый мельница

20tph Водяной вертикальный мельница высокой мощности шлаковый вертикальный роликовый мельница

Описание

Промышленное применение вертикальной шлифовальной машины HVM
Промышленность, включающая строительные материалы, электроэнергию, сталь, энергетику, тепловую, химическую, угольную химию, цветную металлургию, известковые печи, переработку полезных ископаемых и т.д.
Вертикальная мельница HVM может обрабатывать такие материалы, как феррит, шлак, шлак, цемент, алмаз, железная руда, хромная руда, марганецная руда, золотая руда, медная руда, алюминиевая руда, свинцовая цинковая руда,Тантальная ниобиевая руда, полиметалловой руды, никелевой руды, боксита, карбида кремния, диоксида титана, талька, бентонита, кальцита, каолина, графита, глина, воластонита, фельдспара, доломита, пирофилита, кварцевого песка, фторита,известняк, органический кремний, литий пепел, сланцевые породы, вулканический пепел, уголь и т.д.

Структура вертикальной валовой мельницы:

1) Комбинированный классификатор улучшает эффективность отбора порошка.

2) До запуска не нужно распределять материал на шлифовальной пластине. Ролик можно поднимать и опускать автоматически и запускать без нагрузки.

3) Он хорошо запечатан сварной дуговой пластины и структура проста и надежна

4) С помощью роликового поворотного устройства легко вывернуть ролик для обслуживания.

5) Обе стороны рукава ролика могут использоваться, чтобы продлить срок службы огнеупорного материала.

6) Устройство ограничения шлифовального ролика может обеспечить определенное пространство между роликом и шлифовальным столом, что избегает прямого трения и столкновения между роликом и шлифовальным столом и повышает безопасность

7) Шлифовальный ролик приводится в движение вращающимся шлифовальным столом. Наполнение и регулирование давления и подъем шлифовального ролика могут контролироваться дистанционно без присутствия оператора на месте.

8) Подшипник на роликах циркулярно смазывается тонким маслом, чтобы он мог работать при низкой температуре и чистом жире, чтобы продлить срок службы

Структура вертикальной мельницы:

Состоит из основной машины, анализатора, вентилятора, готового циклонового сепаратора, микропорошкового циклонового сепаратора и воздуховода.шлифовальное кольцо, и укрыться.

Принцип работы:

Электродвигатель приводит шлифовальный диск к вращению через редуктор, и материал падает в центр шлифовального диска от питательного порта.горячий воздух поступает в камеру для шлифования из входаПод действием центробежной силы материал движется к краю шлифовального диска и измельчается шлифовальным роликом при прохождении через круговую канаву на шлифовальном диске.Раздавленный материал переносится высокоскоростным воздушным потоком в кольце ветра на краю шлифовального дискаПри прохождении материала в воздушном потоке через динамический и статический сепаратор, под действием вращающегося ротора,грубый порошок падает на шлифовальный диск для повторного шлифованияКвалифицированный мелкий порошок сбрасывается с воздушным потоком и собирается в устройство сбора порошка, которое является продуктом.Материалы, содержащие влагу, сушат при контакте с горячими газами для достижения требуемой влаги продукта..

Технические данные

Re:данные, основанные на твердости Моха 3-4 материала

Индекс облигаций известняка≤13кВт/т

Основные характеристики продукта

1Высокая эффективность и экономия энергии:

(1) Высокая эффективность шлифования и низкое потребление энергии, по сравнению с шаровыми мельницами, потребление энергии на 40%-50% ниже;

(2) Мощность одной машины большая, и электричество низкой долины может быть использовано;

(3) Технология и оборудование вертикального шлифования является новой энергосберегающей и снижающей потребление технологией,что способствует повышению конкурентоспособности предприятий в области порошковой промышленности в регионе и стране;

2Легкое обслуживание и низкие эксплуатационные затраты:

(1) Шлифовальный ролик может быть вывернут из машины с помощью гидравлического устройства.и обслуживание очень удобно;

(2) Рукав ролика можно перевернуть, чтобы продлить срок службы износостойкого материала;

(3) Перед запуском машины нет необходимости наносить ткань на шлифовальный диск, и мельница может быть запущена без нагрузки, что устраняет проблемы с запуском машины;

(4) Малый износ, шлифовальный ролик и дисковая облицовка изготовлены из специальных материалов и имеют длительный срок службы;

(5) Высокая степень автоматизации: технология автоматического управления использует немецкий PLC серии Siemens, оснащенный системой автоматического управления, которая может реализовать дистанционное управление, легкую эксплуатацию,и мастерская может в основном реализовать беспилотную работу и сэкономить операционные расходы;

3Низкая общая стоимость инвестиций:

Он объединяет дробление, сушку, измельчение и транспортировку. Он имеет простой процесс, мало системного оборудования, компактную структуру и небольшую площадь на полу. Он составляет только 50% от шаровой мельницы.Он может быть расположен на открытом воздухе и имеет низкую стоимость строительства, что напрямую снижает инвестиционные издержки предприятия.

4Качество продукта стабильное:

(1) Время пребывания в мельнице короткое, легко обнаружить распределение размера частиц и состав продукта, а качество продукта стабильное;

(2) Продукт обладает равномерной формой частиц, узким распределением размеров частиц, хорошей текучестью и сильной адаптивностью продукта.

5Высокая надежность

(1) Принятие ограничительного устройства шлифовального ролика для предотвращения сильных вибраций, вызванных разрывом материала в течение рабочего времени мельницы;

(2) Новый тип уплотнительного устройства для шлифовальных роликов делает уплотнение более надежным и не требует уплотнения вентилятора, что еще больше снижает содержание кислорода в шлифовальном устройстве,и эффективность подавления взрывов лучше.

6Защита окружающей среды:

(1) Вся система вертикальной мельницы HVM имеет низкую вибрацию и низкий уровень шума;

(2) Вся система запечатана, полностью отрицательное давление работает, без переполнения пыли, в основном может достичь безпылевой мастерской.
