Детали продукта
Место происхождения: Китай
Фирменное наименование: Hengcheng
Сертификация: ISO Patent Certificate High-Tech Product Certificate
Номер модели: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Условия оплаты & доставки
Количество мин заказа: 1 SET
Цена: Подлежит обсуждению
Упаковывая детали: Стандартная грузя упаковка
Время доставки: 90 дней
Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 5 наборов \ месяц
Наименование продукта: |
Пневматическое транспортировочное оборудование для насосов для контейнеров |
Применимые отрасли: |
Магазины строительного материала, промышленное предприятие, энергия & минирование |
тип: |
Конвейер для перевозки пепла |
Отчет об испытаниях машины: |
Предоставлено |
Видеосюжет выездной инспекции: |
Предоставлено |
Основные компоненты: |
PLC, двигатель, подшипник, коробка передач, мотор, сосуд под давлением, шестерня, насос |
Качество материала: |
Литовое железо/литая сталь/нержавеющая сталь |
Цвет: |
Настройка цвета |
Транспортировать материалы: |
Материал порошка |
Наименование продукта: |
Пневматическое транспортировочное оборудование для насосов для контейнеров |
Применимые отрасли: |
Магазины строительного материала, промышленное предприятие, энергия & минирование |
тип: |
Конвейер для перевозки пепла |
Отчет об испытаниях машины: |
Предоставлено |
Видеосюжет выездной инспекции: |
Предоставлено |
Основные компоненты: |
PLC, двигатель, подшипник, коробка передач, мотор, сосуд под давлением, шестерня, насос |
Качество материала: |
Литовое железо/литая сталь/нержавеющая сталь |
Цвет: |
Настройка цвета |
Транспортировать материалы: |
Материал порошка |

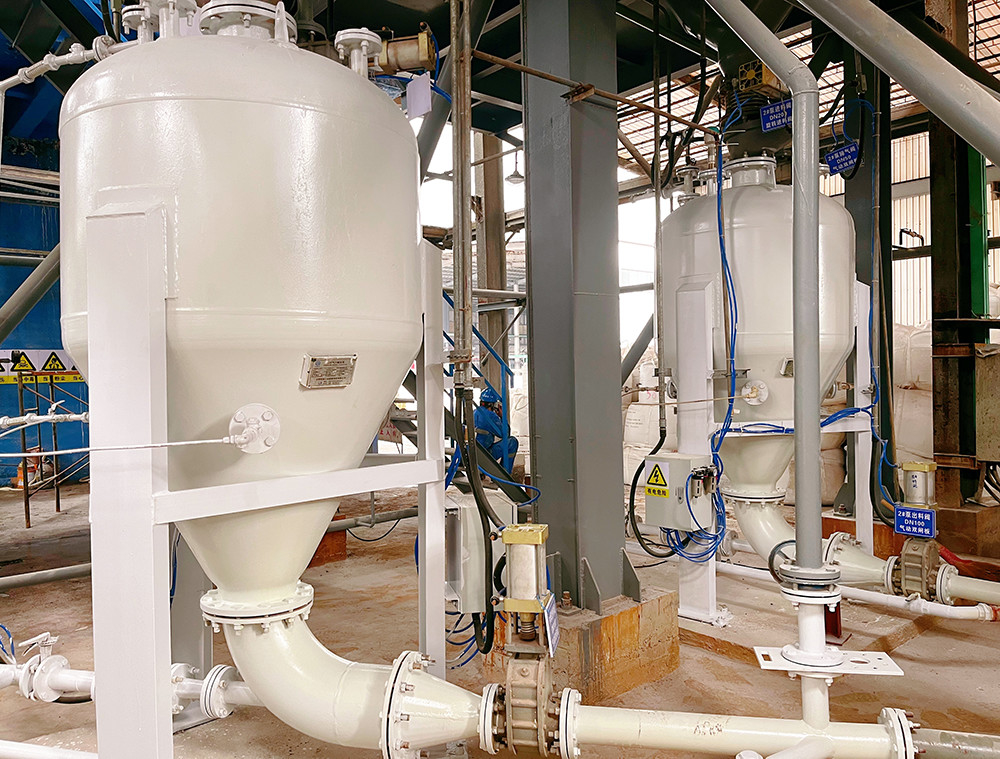

Устройства для пневматических насосов с большой грузоподъемностью для цементного силоса
Введение продукта:
Принцип насоса с пневматическим транспортировочным силосом плотной фазы под положительным давлением типа PCD
Существует два способа разгрузки для силосных насосов, наиболее часто используемым методом является разгрузка на дне.или другими методами; Установка флюидизированной нагнетательной пластины (слоя) внизу может позволить выпустить материал из верхней части резервуара.Распределение транспортируемого газа на различных входных плоскостях в баке зависит от свойств транспортируемого материала..
На рисунке показано стандартный силосный насос с впускными и выпускными клапанами, трубопроводами доставки материала, трубопроводами ввода воздуха и силосом.Перед подачей силового насоса, силос заполняется транспортируемым материалом, и все клапаны закрываются.
(1) Откройте клапан подачи и выпускной клапан, и насос контейнера будет питаться при атмосферном давлении, пока горизонтальный уровнемер не отправит сигнал, указывающий на полный контейнер;
(2) Закройте клапан подачи и выпускной клапан, а затем откройте клапан высокого давления воздуха для давления резервуара;
(3) Когда рабочее давление достигнуто, откройте клапан подачи воздуха и клапан выпуска, и материал начинает подаваться;
(4) Конвейерный конец отображается переключателем давления, габаритом или реле времени.чтобы весь сжатый воздух использовался для очистки конвейера; одновременно открывайте выпускный клапан, чтобы снизить давление внутри резервуара до нормального давления.
После того, как один цикл работы завершен, другой цикл продолжается.
Принцип работы электрического шлюзового клапана заключается в том, чтобы получать команды управления и электрически открывать шлюзовый клапан для выброса пепла.
Основные характеристики пневматического силосного насоса с плотной фазой под положительным давлением типа PCD
1 Большая грузоподъемность: > 300 т/ч;
2 Длинные расстояния: > 2000 м;
3 Низкое энергопотребление: < 3,8 кВт·ч/т·км;
4 Низкий износ: срок службы трубопровода>10 лет;
5 Низкая скорость: начальная скорость 6-10 м/с;
6 Высокое соотношение смешивания: > 30 кг/кг;
7 Гибкое устройство процесса, без пыли, высокая скорость работы, меньшие инвестиции по сравнению с механической транспортировкой и более низкие затраты на обслуживание
Область применения
Пневматическое транспортировочное оборудование и системы PCD широко используются в таких отраслях промышленности, как строительные материалы, химикаты, горнодобывающая промышленность, энергетика и металлургия.сырье, летящий пепел, гидратированный известняк, сухой выброс шлаков карбида кальция, шлаковый порошок, стальной шлаковый порошок, угольный порошок, порошок оксида алюминия, порошок боксита, порошок фосфора, порошок пирофилита,и органический кремний в порошке.
Таблица параметров пневматических насосов большой вместимости
| Материал для транспортировки | Плотность груза (т/м3) | Модель | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Дистанция транспортировки | |
| Спецификация | 16 ~ 20 м3 | 18 ~ 22 м3 | 20 ~ 27 м3 | 26 ~ 32 м3 | Уровень (м) | Уровень (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| Летучий пепел | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| Весочный порошок/минеральный порошок | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| Цемент/сырая мука | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
Таблица параметров пневматической насосной корзины для транспортировки на большие расстояния
| Материал для транспортировки | Плотность груза (т/м3) | Модель | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Дистанция транспортировки | |
| Спецификация | 16 ~ 20 м3 | 18 ~ 22 м3 | 20 ~ 27 м3 | 26 ~ 32 м3 | Уровень (м) | Уровень (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| Летучий пепел | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| Весочный порошок/минеральный порошок | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| Цемент/сырая мука | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
Таблица параметров насоса для пневматической конвейерной корзины с обычной сеткой
| Материал для транспортировки | Плотность груза ((t/m3) | Модель | PCD18/N | PCD20/N | PCD20/N | Расстояние передачи ссылки | |
| Спецификация | 50,0 - 6,7 м3 | 7.0 ~ 10.0 м3 | 10.0 ~ 15.0 м3 | Уровень (м) | Вертикальный (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| Летучий пепел | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| Весочный порошок/минеральный порошок | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| Цемент/сырая мука | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| Силиконовый порошок | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
Таблица параметров пневматического бункерного насоса малого размера
| Материал | Плотность груза ((t/m3) | Модель | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Расстояние передачи ссылки | |
| Спецификация | 00,2-0,5 м3 | 00,6 - 1,6 м3 | 10,5-2,5 м3 | 20,5-5,0 м3 | Уровень (м) | Вертикальный (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Летучий пепел | 0.75 | 0.9 ~ 2.8 | 2.5~8.5 | 7.0 ~ 14.0 | 12.0~27.0 | 100 | 20 | |
| Весочный порошок/минеральный порошок | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| Цемент/сырая мука | 1.0 | 1.2~3.5 | 3.5 ~ 11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Силиконовый порошок | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
