Детали продукта
Место происхождения: Китай
Фирменное наименование: Hengcheng
Сертификация: ISO Patent Certificate High-Tech Product Certificate
Номер модели: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Условия оплаты & доставки
Количество мин заказа: 1 SET
Цена: Подлежит обсуждению
Упаковывая детали: Стандартная грузя упаковка
Время доставки: 90 дней
Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 5 наборов \ месяц
Наименование продукта: |
Пневматический транспортировочный насос типа контейнера |
Транспортировать материалы: |
Транспортировка порошкового материала |
Применимые отрасли: |
Сталелитейная энергетика Цемент Химическая промышленность |
Основные компоненты: |
Нагнетатель, редуктор, насос, коробка передач, ПЛК |
Применимое машинное оборудование: |
Пневматическая система транспортировки частиц и порошка |
Применимые отрасли: |
Электроэнергия, цемент, химическая промышленность и т.д. |
Структура: |
Система транспортера |
Отчет об испытаниях машины: |
Предоставлено |
Наименование продукта: |
Пневматический транспортировочный насос типа контейнера |
Транспортировать материалы: |
Транспортировка порошкового материала |
Применимые отрасли: |
Сталелитейная энергетика Цемент Химическая промышленность |
Основные компоненты: |
Нагнетатель, редуктор, насос, коробка передач, ПЛК |
Применимое машинное оборудование: |
Пневматическая система транспортировки частиц и порошка |
Применимые отрасли: |
Электроэнергия, цемент, химическая промышленность и т.д. |
Структура: |
Система транспортера |
Отчет об испытаниях машины: |
Предоставлено |
Пневматический конвейерный насос.
Введение продукта:

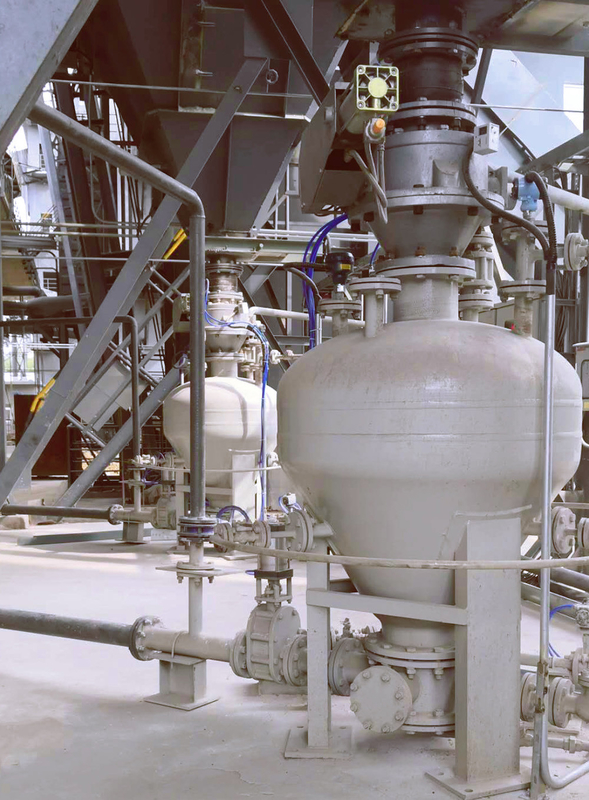

Пневматическая система транспортировки насоса с плотной фазой
Принцип работы пневматической плотной фазы под положительным давлением
Плотнофазный конвейерный насос - это относительно надежное плотнофазное динамическое пневматическое конвейерное оборудование, которое транспортирует порошкообразные материалы под высоким давлением (ниже 1000 кПа).Существуют два способа разгрузки для плотных фазных насосовМатериалы в резервуаре сжижены через конический надувный резервуар, нагнетатель или другие методы;Установка жидкостного нагнетания пластина слой внизу может позволить материал, чтобы быть выпущен из верхней части резервуара, а рассеивание транспортируемого газа на различных входных плоскостях в баке зависит от свойств транспортируемого материала.
Пневматическая транспортировка плотной фазы под положительным давлением - это не непрерывный процесс транспортировки, оборудованный впускными и выпускными клапанами, трубопроводами транспортировки материалов, трубопроводами ввода воздуха,и стандартизированный силосный насосПеред тем, как насос сило питается, сило содержит транспортируемый материал, и все клапаны закрыты.
Процесс всех пневматических перевозок плотной фазы под положительным давлением выполняется следующим образом:
1. Откройте клапан подачи и выхлопный клапан, и насос контейнера будет подавать при нормальном давлении, пока не объявит, что контейнер полон, и индикаторный сигнал остановится;
2. Закройте клапан подачи и выпускной клапан, а затем открыть клапан высокого давления воздуха для давления резервуара;
3. Когда рабочее давление достигнуто, откройте клапан подачи воздуха и клапан выпуска, и материал начинает доставляться;
4В этот момент воздушный клапан высокого давления и клапан разрядки закрываются, и в этом случае клапан высокого давления и клапан разрядки закрываются.чтобы весь сжатый воздух использовался для очистки конвейераПосле того, как один цикл домашнего задания завершен, другой цикл продолжается.
Пневматическая транспортировка плотной фазы имеет преимущества длинного расстояния транспортировки, низкого шума оборудования и длительного общего срока службы.
Область применения
Пневматическое транспортировочное оборудование и системы PCD широко используются в таких отраслях промышленности, как строительные материалы, химикаты, горнодобывающая промышленность, энергетика и металлургия.сырье, летящий пепел, гидратированный известняк, сухой выброс шлаков карбида кальция, шлаковый порошок, стальной шлаковый порошок, угольный порошок, порошок оксида алюминия, порошок боксита, фосфатный порошок, порошок пирофилита,и органический кремний в порошке.
Основные характеристики продукта
1 Большая грузоподъемность: > 300 т/ч;
2 Длинные расстояния: > 2000 м;
3 Низкое энергопотребление: < 3,8 кВт·ч/т·км;
4 Низкий износ: срок службы трубопровода>10 лет;
5 Низкая скорость: начальная скорость 6-10 м/с;
6 Высокое соотношение смешивания: > 30 кг/кг;
7 Гибкое устройство процесса, без пыли, высокая скорость работы, меньшие инвестиции по сравнению с механической транспортировкой и более низкие затраты на обслуживание
Таблица параметров пневматических насосов большой вместимости
| Материал для транспортировки | Плотность груза (т/м3) | Модель | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Дистанция транспортировки | |
| Спецификация | 16 ~ 20 м3 | 18 ~ 22 м3 | 20 ~ 27 м3 | 26 ~ 32 м3 | Уровень (м) | Уровень (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| Летучий пепел | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| Весочный порошок/минеральный порошок | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| Цемент/сырая мука | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
Таблица параметров пневматической насосной корзины для транспортировки на большие расстояния
| Материал для транспортировки | Плотность груза (т/м3) | Модель | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Дистанция транспортировки | |
| Спецификация | 16 ~ 20 м3 | 18 ~ 22 м3 | 20 ~ 27 м3 | 26 ~ 32 м3 | Уровень (м) | Уровень (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| Летучий пепел | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| Весочный порошок/минеральный порошок | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| Цемент/сырая мука | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
Таблица параметров насоса для пневматической конвейерной корзины с обычной сеткой
| Материал для транспортировки | Плотность груза ((t/m3) | Модель | PCD18/N | PCD20/N | PCD20/N | Расстояние передачи ссылки | |
| Спецификация | 50,0 - 6,7 м3 | 7.0 ~ 10.0 м3 | 10.0 ~ 15.0 м3 | Уровень (м) | Вертикальный (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| Летучий пепел | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| Весочный порошок/минеральный порошок | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| Цемент/сырая мука | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| Силиконовый порошок | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
Таблица параметров пневматического бункерного насоса малого размера
| Материал | Плотность груза ((t/m3) | Модель | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Расстояние передачи ссылки | |
| Спецификация | 00,2-0,5 м3 | 00,6 - 1,6 м3 | 10,5-2,5 м3 | 20,5-5,0 м3 | Уровень (м) | Вертикальный (м) | ||
| Уголь в виде порошка | 0.5 | Объем поставок (т/ч) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Летучий пепел | 0.75 | 0.9 ~ 2.8 | 2.5~8.5 | 7.0 ~ 14.0 | 12.0~27.0 | 100 | 20 | |
| Весочный порошок/минеральный порошок | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| Цемент/сырая мука | 1.0 | 1.2~3.5 | 3.5 ~ 11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Силиконовый порошок | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
