Угольный порошок Пневматический транспортирующий силосный насос с транспортировочной мощностью 12 - 50 Т/ч

Угольный порошок Пневматический насос для транспортировки силоса с транспортировочной мощностью 12-50 т/ч

Описание

Принцип работы пневматической системы транспортировки плотной фазы под положительным давлением:
Плотнокогерентная транспортировка пепла основана на принципе пневматической транспортировки двуфазного потока твердого газа.использование статического и динамического давления сжатого воздуха для транспортировки материалов с высокой концентрацией и эффективностьюВесь комплекс состоит из пяти частей: источника газа, транспортировки, трубопровода, хранения пепла и управления.Транспортирующая часть состоит из транспортеров (насосов для контейнеров) соответствующих спецификаций в соответствии с требованиями по транспортировке пепла.Каждый конвейер представляет собой самостоятельное устройство, которое может работать как одна машина или как система, состоящая из нескольких блоков.

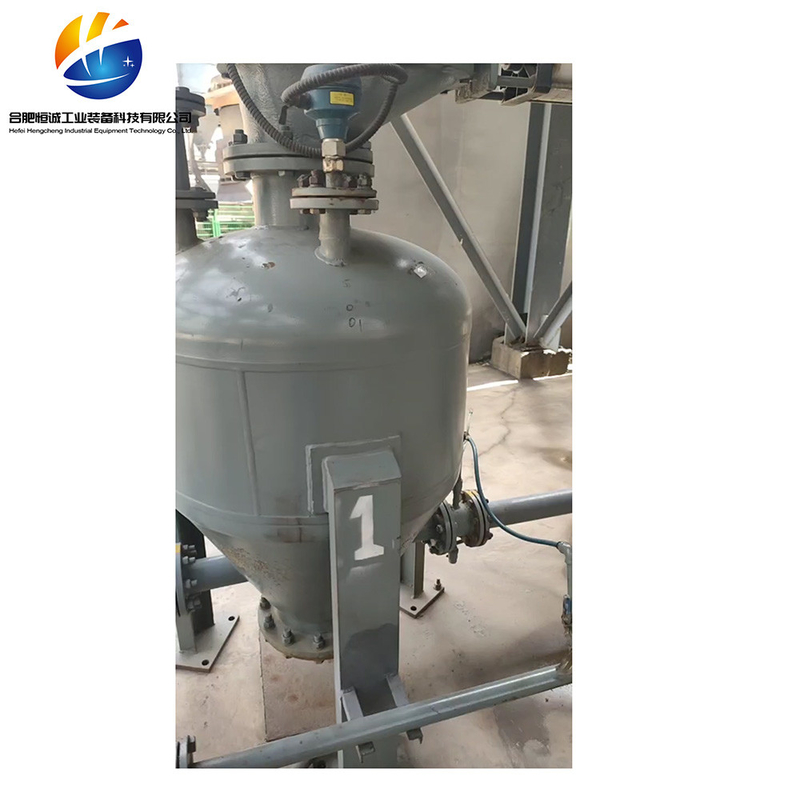

Насос для контейнеров
Это основная часть системы, через которую сухой пепел и сжатый воздух полностью смешиваются и сжимаются, что позволяет бесперебойно работать в системе.оборудованы вспомогательным оборудованием, таким как впускные и выпускные клапаны, пластин для сброса жидкости, уровнемеров, предохранительных клапанов и т.д.
Принцип работы насоса для контейнеров:
Насос для контейнеров - это сосуд под давлением с воздушным соусом, который имеет характеристики длинного расстояния транспортировки пепла, надежной работы, высокой степени автоматизации,и требует сжатого воздуха с относительно высоким давлением в качестве носителяОн должен быть оснащен комплектом воздушных компрессоров. Его рабочий процесс заключается в том, чтобы сначала открыть выпускный клапан и клапан подачи для загрузки,Затем закрыть клапан подачи и выпускной клапан, когда материал полон, открыть клапан давления цилиндра и сжать воздух, чтобы убрать пыль внутри цилиндра.
1Стадия кормления:Вентиль питания находится в открытом состоянии, а первичные впускные и выпускные клапаны закрыты.Воздушный пепел, собранный пылесосом, свободно попадает в насос для мусора под действием гравитации или через устройство для сброса. Когда уровень пепла достаточно высок, чтобы отправить полный сигнал из измерителя уровня материала, или в соответствии с временем установки системы подачи, подающий клапан закрывается, выпускный клапан закрывается,и состояние питания заканчивается.
2Стадия флюидизации под давлением:После завершения этапа питания система автоматически открывает впускный клапан один раз.Обработанный сжатый воздух входит в конус флюидизации в нижней части насоса контейнера через клапан управления потокомВ то же время давление внутри насоса увеличивается.Когда давление достигает точки, где датчик давления посылает сигнал, система автоматически открывает разрядный клапан и завершает стадию под давлением.
3Стадия транспортировки:Выпускный клапан и вторичный впускной клапан открываются, в то время как основной впускной клапан не останавливается.и смесь газа и пепла попадает в трубу для транспортировки пепла через разрядный клапанПосле транспортировки летящего пепла в насосе для контейнеров давление в трубопроводе уменьшается.и давление внутри мусорного насоса уменьшаетсяКогда датчик давления посылает сигнал, вторичный впускной клапан закрывается.завершается фаза транспортировки;, а впускные и выпускные клапаны остаются открытыми, входя в фазу дуния.
4Стадия очистки:Впускные и выпускные клапаны держатся открытыми, для очистки насоса для контейнеров и трубопровода для транспортировки пепла используется сжатый воздух.и впускный клапан закрытКогда давление внутри насоса упадет до нормального давления, выходный клапан закрывается, а впускные и выпускные клапаны открываются для входа в стадию подачи.Система завершает один цикл транспортировки и автоматически входит в следующий цикл транспортировки..

Таблица параметров пневматических насосов большой вместимости

Таблица параметров пневматической насосной корзины для транспортировки на большие расстояния

Таблица параметров насоса для пневматической конвейерной корзины с обычной сеткой

Таблица параметров пневматического бункерного насоса малого размера

Основные характеристики продукта
1 Большая грузоподъемность: > 300 т/ч;
2 Длинные расстояния: > 2000 м;
3 Низкое энергопотребление: < 3,8 кВт·ч/т·км;
4 Низкий износ: срок службы трубопровода>10 лет;
5 Низкая скорость: начальная скорость 6-10 м/с;
6 Высокое соотношение смешивания: > 30 кг/кг;
7 Гибкое устройство процесса, без пыли, высокая скорость работы, меньшие инвестиции по сравнению с механической транспортировкой и более низкие затраты на обслуживание
Область применения
Пневматическое транспортировочное оборудование и системы PCD широко используются в таких отраслях промышленности, как строительные материалы, химикаты, горнодобывающая промышленность, энергетика и металлургия.сырье, летящий пепел, гидратированный известняк, сухой выброс шлаков карбида кальция, шлаковый порошок, стальной шлаковый порошок, угольный порошок, порошок оксида алюминия, порошок боксита, порошок фосфора, порошок пирофилита,и органический кремний в порошке.
