Оборудование вертикального шлифования Доломит вертикальная мельница Большая мощность производства одной машины

Вертикальное оборудование для шлифования.МельницаБольшие производственные мощности одной машины Низкие эксплуатационные затраты

1, Введение в вертикальный доломитовый завод

Вертикальные мельницы, как крупномасштабное оборудование для шлифования, широко используются в таких отраслях промышленности, как строительные материалы, энергетика, металлургия, химическая инженерия и неметаллические минералы.

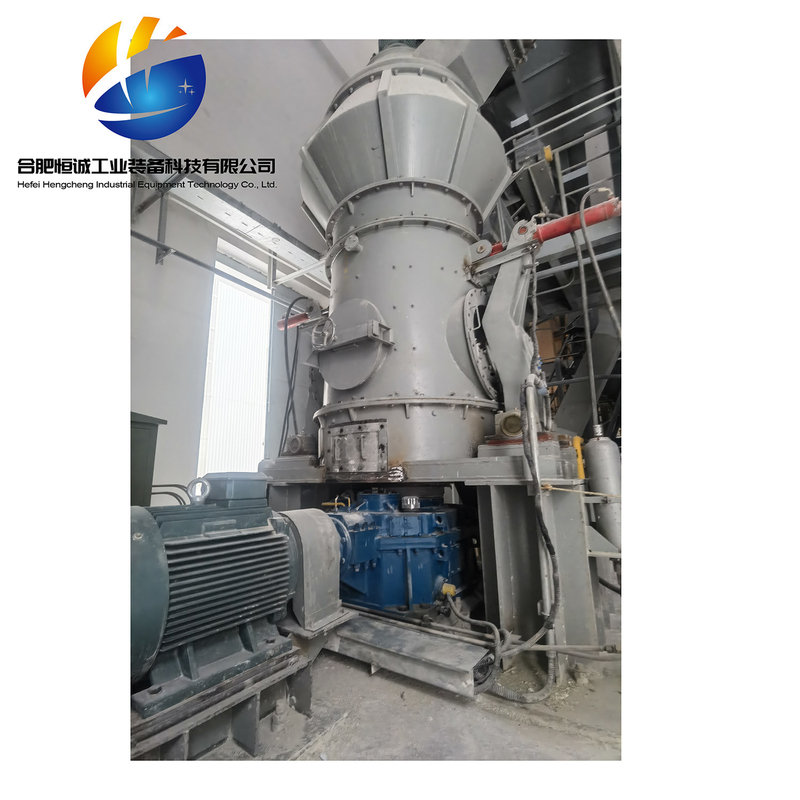

Вертикальная мельница Hefei Hengcheng HVM использует международную технологию вертикальной мельницы, интегрирующую дробление, сушку, измельчение, отбор порошка и транспортировку,обеспечение непрерывности и стабильности производства и повышение эффективности измельчения.
Hefei Hengcheng может настроить в соответствии с характеристиками материала клиентов, с гибкой конфигурацией, чтобы удовлетворить их индивидуальные потребности в измельчении.
Мощность: 1-50 т/ч
[Прекрасность готовой продукции]регулируемый от 200 до 1250 масел
[Область переработки полезных ископаемых]Известняк, доломит, кальцит и другие неметаллические минералы
[Поле строительных материалов]Различные цементированные материалы, такие как сырье и клинкер
[Металлургическая область]металлургическая шлака, такая как шлака высокой печи, стальная шлака, шлака печи, марганцевая шлака, никелевая шлака и т.д.

2, Введение в процесс
Труба разряда материала падает в центр шлифовальной пластины, и постоянной скорости вращающейся шлифовальной пластины использует центробежную силу для равномерного рассеивания и сглаживания сырья наружу,Материал одновременно измельчается несколькими шлифовальными роликами на шлифовальной пластине. Под непрерывным приводом центробежной силыматериал непрерывно движется к внешнему краю шлифовального дискаМатериал, выходящий из шлифовального диска, встречает горячий газ, поступающий в мельницу через ветровое кольцо и поднимается соответственно.и во время этого процесса, материал подвергается достаточному теплообмену с горячим газом, и вода быстро испаряется.Концентратор порошка контролирует тонкость готового продукта на выходе роликовой мельницыЧастицы больше указанного размера отделяются и возвращаются на шлифовальный диск.Материалы, отвечающие требованиям тонкости, поступают на склад готовой продукции через концентратор порошка.

3Принцип работы вертикальной мельницы
Главный двигатель приводит шлифовальную пластину к вращению через редуктор, а материал поступает в вертикальную главную машину с помощью винтового конвейера.Он падает в центр мельничной пластины, в то время как воздушный поток, генерируемый вентилятором, поступает в главную машину через впуск воздуха.материал движется равномерно от центра к краю шлифовальной пластиныПри прохождении через область роликовой трассы на шлифовальной пластине, она измельчается шлифовальным роликом, и большие куски материала непосредственно измельчаются.Мелкие частицы материала измельчаются, образуя слой материала и подвергаются межчастичному дроблениюРаздавленный материал продолжает двигаться к краю шлифовальной пластины, пока не будет унесен сильным воздушным потоком кольцевой канавки вокруг шлифовальной пластины.Грубые материалы попадают обратно в мельничную пластину из-за их высокой гравитации и снова измельчены; более тонкие материалы поступают в систему отбора порошка над основной машиной для классификации по мере повышения воздушного потока.грубые частицы отбиваются лезвиями и возвращаются на шлифовальный диск для шлифованияКвалифицированный мелкий порошок выводится из системы отбора порошка с отрицательным давлением воздушного потока, вводится в оборудование для удаления пыли,и затем собираются с помощью порошкового коллектора для получения готового продуктаКроме того, другие крупные частицы и мусор будут падать в нижнюю камеру мельницы во время измельчения и будут отграблены в порт сброса шлака скребпером.эффективное обеспечение качества готовой продукции.
При регулировании давления гидравлической системы давление шлифовального ролика может быть регулировано с учетом различных твердостей сырья в определенном диапазоне.Скорость ротора системы классификации с несколькими колесами классификации может регулироваться и контролироваться, и можно получить различные квалифицированные готовые продукты с различными спецификациями.

Основные характеристики продукта
1Эффективный и энергосберегающий:
(1) Высокая эффективность шлифования и низкое потребление энергии, по сравнению с шаровыми мельницами, потребление энергии на 40% -50% ниже;
2) Большие производственные мощности одной машины, способные использовать электричество низкой долины;
(3) Технология и оборудование вертикального шлифования активно поддерживаются новыми технологиями для экономии энергии и сокращения потребления,которые способствуют повышению конкурентоспособности предприятий порошковой промышленности в этом регионе и даже по всей стране;
2Легкое обслуживание и низкие эксплуатационные затраты:
(1) С помощью гидравлического устройства можно вывести шлифовальный ролик из машины, а замена облицовочной пластины рукава ролика и обслуживающее пространство мельницы большие,что делает операцию по обслуживанию очень удобной;
(2) Рукав шлифовального ролика можно использовать вверх ногами, что увеличивает срок службы износостойких материалов;
(3) Перед запуском машины нет необходимости наносить ткань на шлифовальный диск, и мельница может быть запущена без нагрузки, устраняя трудности с запуском машины;
(4) Для шлифовального ролика и дисковой облицовочной пластины используются низкий износ, специальные материалы, что приводит к длительному сроку службы;
(5) Высокая степень автоматизации: технология автоматического управления использует ПЛК серии Siemens из Германии, оснащенный системой автоматического управления.который может достичь удаленного управления и простой работы. Мастерская может в основном достичь беспилотного управления, экономия операционных затрат;
3Низкая общая стоимость инвестиций:
Интегрируя дробление, сушку, измельчение и транспортировку, процесс прост, системное оборудование мало, конструкция компактна,и площадь пола составляет только 50% от площади шаровой мельницыОн может быть расположен на открытом воздухе, с низкими затратами на строительство, что напрямую снижает инвестиционные затраты предприятия.
4Стабильное качество продукции:
(1) Материал остается в измельчителе в течение короткого времени, что позволяет легко определить распределение размера частиц и состав продукта и обеспечивает стабильное качество продукта;
(2) Продукт имеет единообразную морфологию частиц, узкое распределение размеров частиц, хорошую пропускную способность и сильную адаптивность продукта.
5Высокая надежность
(1) Использование ограничительного устройства для шлифовальных роликов для предотвращения сильных вибраций, вызванных разрывом материала в течение рабочего времени мельницы;
(2) Принятие нового типа устройства уплотнения ролика, уплотнение более надежно, и нет необходимости в уплотнительном вентиляторе,дальнейшее снижение содержания кислорода в мельнице и достижение лучших характеристик подавления взрывов.
6Защита окружающей среды:
(1) Вся система вертикальной шлифовальной машины HVM имеет низкую вибрацию и низкий уровень шума;
(2) Система в целом герметична, работает под полным отрицательным давлением, и нет утечки пыли, в основном достигая безпылевой мастерской.

Преимущества продукта
1Высокая степень автоматизации, простая работа и экономия труда.
2Оборудование работает стабильно, эффективно и экологически чисто.
3Цепочка поставок завершена, а цикл доставки короткий.
У нас большая литейная база, которая может обеспечить поставку полного оборудования и поддержку запасных частей.

Таблица технических параметров

- Я не знаю.Данные, основанные на твердости Моха 3-4
Плотность продукта может достигать 10 мм ((1250 масок)
