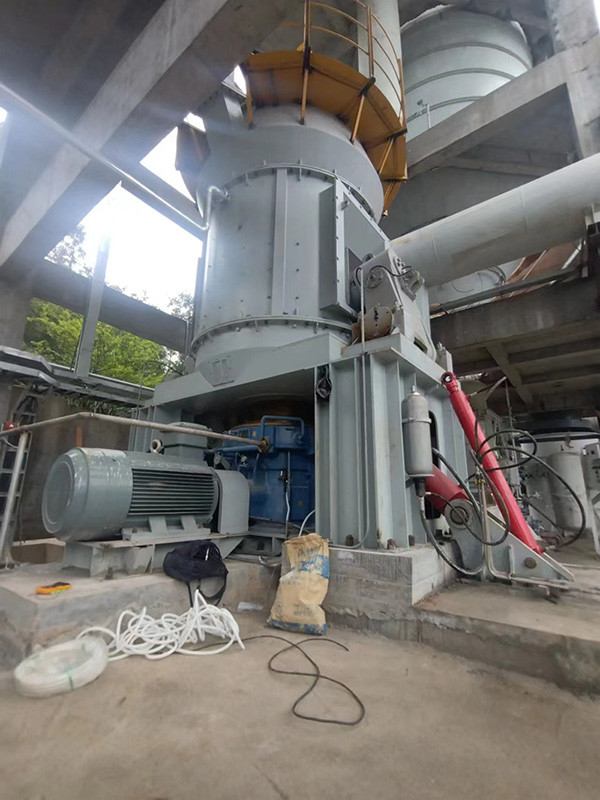

1 - мельница цемента 45t/H вертикальная VRM для молоть сырья

Мельница цемента высокой эффективности VRM для молоть сырья

Описание

Что мельница ролика лучшего цемента вертикальная или мельница шарика?

1. Сравнение мельницы шарика и вертикальных схем размельчения мельницы

1,1 сравнение отростчатых планов для размельчения мельницы шарика и вертикального размельчения мельницы

Молоть известняка можно сделать используя вертикальную мельницу или мельницу шарика. Верхняя часть вертикальной мельницы приходит с разделителем. Путем регулировать клапан надутого воздухом резинового кольца, мелкость продукта можно изменить, и нагрузка материальной кровати внутри мельницы может быть равномерна и стабилизирована. После того как порошок discharged от мельницы, он входит в сборник пыли сумки ИМПа ульс с воздушным потоком отработанного вентилятора для собрания, и после этого входит в силосохранилище порошка известняка для хранения через горизонтальное и вертикальное транспортируя оборудование, как показано в диаграмме 4. Если это мельница шарика, то после того как порошок discharged, он сперва проходит через эффективный концентратор порошка для сортировать. Концентратор порошка имеет ротор управляемый переменным мотором частоты и вращать вертикально. Путем регулировать скорость ротора и тариф вентиляции концентратора порошка, отрегулирована мелкость законченного продукта. Сортированный грубый материал отправлен назад во вход мельницы через транспортер винта для дальше молоть. Порошок с необходимой мелкостью входит в сборник пыли сумки ИМПа ульс вместе с воздушным потоком отработанного вентилятора для собрания, и после этого входит в силосохранилище порошка известняка для хранения через горизонтальное и вертикальное транспортируя оборудование, как показано в диаграмме 1.

Диаграмма 1: Маршрутная схема производства потока процесса мельницы шарика распыляя систему

Диаграмма 2: Маршрутная схема производства потока процесса вертикальной меля системы порошка

Поток процесса показанный в диаграмме 3 «двухступенная система собрания пыли». Процесс сложен, много оборудование системы, и много пунктов отказа системы. Система охарактеризована трудной деятельностью, множественными ограничениями на отростчатом плане, и большим следом ноги. Хотя сборники пыли высокой концентрации необходимы, относительный вклад также значителен.

Поток процесса показанный в диаграмме 4 «основная система собрания пыли». Он имеет преимущества простого потока процесса, меньше оборудование системы, меньше пунктов отказа системы, удобной работа энергетической системы, гибкий отростчатый план, и никакая носка на главной турбинке вентилятора системы. Но он требует конфигурации сборника пыли высокой концентрации, который относительно дорог.

Через сравнение, оно можно найти что вертикальный меля процесс прост, занимает небольшую область и космос. Сам вертикальное мелющ имеет концентратор порошка, и не требует дополнительных концентраторов порошка и поднимаясь оборудования, приводящ в меньше оборудование системы. Система имеет немногие пункты недостатка, удобную деятельность, и гибкий отростчатый план. Процесс прост, план компактен, и может быть аранжирован outdoors. Строя область около 70% из системы мельницы шарика, и строя космос около 50-60% из мельницы шарика распыляя систему.

1,2 сравнение мельницы шарика распыляя и вертикальной мельницы распыляя схемы системы

Тип вертикальная мельница HVM распыляя систему используемую в электростанции ископаемого горючего идет в сравнение с первоначальная мельница шарика распыляя систему завода.

Таблица 1: Сравнение известняка пудрит схемы системы подготовки

От таблицы 1, его можно увидеть что используя мельницу шарика филируя система производит почти 10% больше вклада чем используя вертикальную филируя систему. Однако, все технические и экономические показатели ниже чем та из вертикальной меля системы порошка. Особенно для расхода энергии в продукт блока, вертикальная филируя система 30% до 40% более низкие чем система шарика филируя. Ее можно увидеть что вертикальная меля система порошка далеко главна к системе порошка мельницы шарика по отоношению к техническому и экономическим показателям. По отоношению к другим техническим индикаторам, вертикальная меля система порошка также очень выдвигатьле.

3, анализ заключения

Через всестороннее сравнение между системой мельницы шарика филируя и вертикальной филируя системой, его можно увидеть что преимущества вертикальной филируя системы над системой мельницы шарика филируя являются следующими:

(1) значительное уменьшение в стоимостях инвестирования продукции

Вертикальная меля система порошка имеет простой поток процесса, компактный план, и небольшой след ноги. Вертикальная мельница сама приходит с концентратором порошка, без потребности для дополнительных концентраторов порошка и поднимаясь оборудования. Пыль содержа газ от мельницы может сразу быть собрана сборником пыли сумки высокой концентрации, поэтому процесс прост, план компактен, и может быть аранжирован outdoors. Строя область около 70% из системы шарика филируя, и строя космос около 50-60% из системы шарика филируя.

(2) высокие эффективность, сбережения энергии и охрана окружающей среды продукции

Вертикальная мельница принимает принцип слоя кровати материального меля для того чтобы смолоть материалы, с низким энергопотреблением. Расход энергии распыляя системы 30%~40% более низкое чем эта из мельницы шарика распыляя систему. Кроме того, с увеличением влаги сырья, энергосберегающее влияние более очевидно, и никакое явление вставки шарика. Вертикальная мельница не имеет ударный звук металла стальных шариков вступая в противоречия друг с другом или вступая в противоречия с облицовочным листом в мельнице шарика, поэтому шум низок, который 20-25dB более низкое чем эта из мельницы шарика. К тому же, вертикальная мельница принимает полную закрытую систему, и система работает под отрицательным давлением, настолько никакая пыль и окружающая среда чиста.

(3) легкая эксплуатация и техническое обслуживание, удобное обслуживание

Вертикальная мельница оборудована со станцией автоматического регулирования, которая может достигнуть дистанционного управления и легка для того чтобы работать; Путем ремонтировать цилиндр масла и слегка ударять руку коромысла, она удобна и быстра заменить рукав и облицовочный лист ролика, уменьшая потерю времени простоя предприятия. Должный к факту что основные меля компоненты сделаны из износоустойчивых материалов, носка как не быстра как эта из мельницы шарика. Частой замены меля тела можно достигнуть даже если обслуживание меля компонентов необходимо в течение короткого периода времени

(4) стабилизированное качество продукции и легкое обнаружение

Химический состав продукта стабилизирован и распределение по размеру частицы равномерно, которое полезно для последующих эксплуатационных характеристик продукта. Материал остается в вертикальной мельнице на только 2-3 минуты, пока в мельнице шарика он требует 15-20 минут. Так химический состав и мелкость вертикальных продуктов мельницы можно быстро измерить и исправиться.

(5) меля тело имеет низкую носку, высокую норму использования, и низкую носку

Меля тело имеет низкую носку и высокую норму использования. Должный к недостатку сразу контакта металла между меля роликом и меля диском во время деятельности вертикальной мельницы, носка небольшая, и потребление металла в продукт блока вообще 5-10 граммов/тонна; Срок службы износоустойчивых компонентов около 10000 часы.

(6) высокая суша емкость

Вертикальные мельницы используют горячий воздух для того чтобы транспортировать материалы. Когда шлифующие материалы с содержанием высокой влаги, температура воздушной среды входа можно контролировать для обеспечения что продукт встречает необходимое окончательное содержание влаги. В вертикальной мельнице, материалы с содержанием влаги до 20% можно высушить.

(7) малошумный, меньше пыли, и чистого оперативный среда

В деятельности вертикальной мельницы, меля ролик и меля диск непосредственный контакт один другого, и никакой ударный звук металла стальных шариков вступая в противоречия друг с другом или ударяя облицовочный лист в мельнице шарика. Поэтому, шум низок, который 20-25 децибелов ниже чем эта из мельницы шарика. К тому же, вертикальная мельница принимает полностью загерметизированную систему, которая работает под отрицательным давлением, без пыли, и окружающая среда чиста.

Спецификации и технические параметры мельницы цемента вертикальной
