Детали продукта
Место происхождения: Китай
Фирменное наименование: Hengcheng
Сертификация: ISO Patent Certificate High-Tech Product Certificate
Номер модели: PCD24/H PCD26/H PCD28/H PCD30/H
Условия оплаты & доставки
Количество мин заказа: 1 набор
Цена: Подлежит обсуждению
Упаковывая детали: Стандартная грузя упаковка
Время доставки: 60 дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 5 наборов \ месяц
имя: |
Транспортировать оборудования насоса силосохранилища пневматический |
Тип: |
Система пневматический транспортировать |
Применимые индустрии: |
Ремонтные мастерские машинного оборудования, промышленное предприятие |
Материал: |
Сталь углерода |
Структура: |
Конвейерная система |
Обеспеченное послепродажное обслуживание: |
Инженеры доступные обслуживать машинное оборудование за морем |
Цвет: |
Запрос Cutomer |
Применение: |
Тонкоизмельченный порошок транспортируя систему |
Сила: |
Подгонянный |
Размер (l*w*h): |
Подгонянный размер |
имя: |
Транспортировать оборудования насоса силосохранилища пневматический |
Тип: |
Система пневматический транспортировать |
Применимые индустрии: |
Ремонтные мастерские машинного оборудования, промышленное предприятие |
Материал: |
Сталь углерода |
Структура: |
Конвейерная система |
Обеспеченное послепродажное обслуживание: |
Инженеры доступные обслуживать машинное оборудование за морем |
Цвет: |
Запрос Cutomer |
Применение: |
Тонкоизмельченный порошок транспортируя систему |
Сила: |
Подгонянный |
Размер (l*w*h): |
Подгонянный размер |

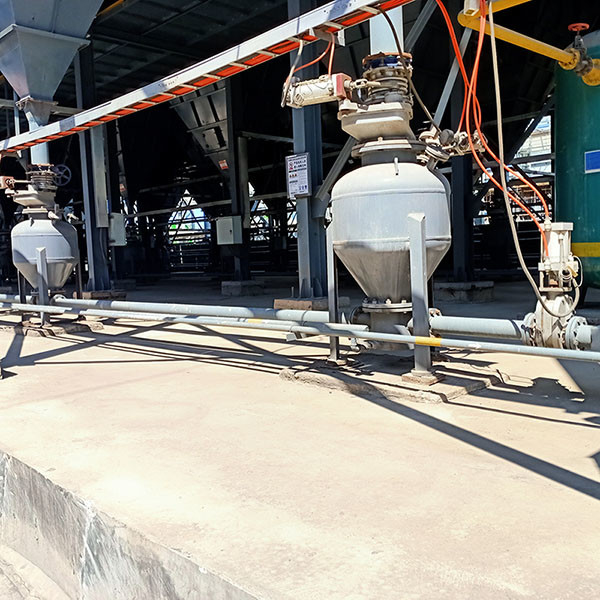

Множественные спецификации специально конструировали транспортировать оборудования насоса силосохранилища золы пневматический
Описание
Принцип работы насосной системы силосохранилища транспортировать плотного участка низкоскоростной пневматический, который транспортирует материалы на скорость более низкую чем скорость подвеса. На этой скорости, не похож на индивидуальный материал транспортируя, материалу не нужно совершенно быть смешанным с транспортируя средством; Материальные движения вдоль трубопровода в непрерывном подобии песчанной дюны или чередуя государства между воздухом и материальными штепсельными вилками. В некоторой степени, этот транспортируя метод позволяет передаточной скорости материалов быть гораздо ниже чем скорость подвеса, таким образом избегающ обычных проблем причиненных высокой материальной скоростью в традиционный пневматический транспортировать.
Насос силосохранилища оборудован с загерметизированным давлением клапаном купола который может быть закрыт через неподвижный материальный столбец. Насос ящика принимает вытекание снизу трубу, и система газа контроля установлена на основание установки первого насоса ящика в насос ящика транспортируя системный блок. Множественные питательные точки соединятьы последовательно для того чтобы сформировать транспортируя трубопровод, и весь набор насосов силосохранилища питается одновременно. Сигнал от одних или больше метров хоппера золы ровных активирует насосную систему силосохранилища для начала транспортируя цикла.
Таблица параметра насоса ящика пневматический транспортировать большой емкости
| Транспортировать материал | Насыпная плотность (t/m3) | Модель | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Транспортировать расстояние | |
| Спецификация | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Уровень (m) | Уровень (m) | ||
| Распыленный уголь | 0,5 | Объем подачи (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Пепел | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Порошок известняка/минеральный порошок | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Цемент/сырцовая еда | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Международная таблица параметра насоса ящика пневматический транспортировать
| Транспортировать материал | Насыпная плотность (t/m3) | Модель | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Транспортировать расстояние | |
| Спецификация | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Уровень (m) | Уровень (m) | ||
| Распыленный уголь | 0,5 | Объем подачи (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Пепел | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Порошок известняка/минеральный порошок | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Цемент/сырцовая еда | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Обычная таблица параметра насоса ящика пневматический транспортировать решетки
| Транспортировать материал | Насыпная плотность (t/m3) | Модель | PCD18/N | PCD20/N | PCD20/N | Ссылка транспортируя расстояние | |
| Спецификация | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Уровень (m) | Вертикаль (m) | ||
| Распыленный уголь | 0,5 | Объем подачи (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Пепел | 0,75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Порошок известняка/минеральный порошок | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Цемент/сырцовая еда | 1,0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| Порошок кремния | 1,2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Таблица параметра небольшого насоса бункера пневматический транспортировать размера
| Материал | Насыпная плотность (t/m3) | Модель | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Ссылка транспортируя расстояние | |
| Спецификация | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | Уровень (m) | Вертикаль (m) | ||
| Распыленный уголь | 0,5 | Объем подачи (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Пепел | 0,75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Порошок известняка/минеральный порошок | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
| Цемент/сырцовая еда | 1,0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Порошок кремния | 1,2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Тип насосная система PCD силосохранилища пневматический транспортировать участка положительного давления плотная принимает клапан купола как клапан питания. В пределах установленного времени кормления, клапан купола раскрывает и танк давления поручен. Как только материал полон, клапан купола закрыт и загерметизирован; Транспортируя средство входит в танк давления, обычно используя обжатый воздух. Временное сопротивление причиненное материалом транспортирует материал к силосохранилищу цели. Во время транспорта материалов вдоль трубопровода, воздушное давление постепенно уменьшает. Когда материал достигает силосохранилище цели, давление уменшений воздуха приблизить к атмосферному давлению, которое будет обнаружено системой управления. После этого танк давления останавливает питаться, клапан купола раскрывает, и танк давления кормится снова.
Если насос ящика останавливает непрерывную циркуляцию, то клапан купола останется закрытым и будет никакой материал в сосуде под давлением.
Автоматической деятельности всей системы можно достигнуть через материальные ровные механизмы управления питаясь силосохранилища и силосохранилища цели. Материальный ровный контроль должен обеспечить что получая силосохранилище в полном государстве или соотвествует другие. Как основная электрическая часть, материальный ровный контроль может изменить транспортируя цикл путем открытие дирекционной функции клапана шунта, и транспортирует материал к любому пожеланному ящику цели.
Основные особенности продукта
①Большая производительность конвейера: > 300t/h;
②Международный: > 2000m;
③Потребление низкой мощности: < 3.8kWh/t · km;
④Низкая носка и разрыв: леты трубопровода life>10;
⑤Малая скорость: начальная скорость 6-10m/s;
⑥Высокий смешивая коэффициент: > 30kg/kg;
⑦Гибкий отростчатый план, свободный от пыл, высокий тариф деятельности, понижает вклад сравненный к механический транспортировать, и более низкие расходы на техническое обслуживание
Зона применения
Оборудование и системы пневматический транспортировать PCD широко были использованы в индустриях как строительные материалы, химикаты, минирование, сила, и металлургия. Транспортируя материалы включают цемент, сырье, пепел, гидратную известь, сухой discharged шлак углеродистого кальция, порошок шлака, стальной порошок шлака, порошок угля, порошок алюминиевой окиси, порошок боксита, порошок фосфата, порошок pyrophyllite, и органический порошок кремния.
