Непрерывный пневматический струйный насос разбавленной фазы положительного давления

Пневматическая конвейерная система с разбавленной фазой под положительным давлением |Непрерывный струйный конвейерный насос

Описание

Пневматический транспортировочный насос представляет собой новый тип оборудования для пневматической транспортировки порошка, который относится к категории транспортировки разбавленной фазы низкого давления.Он использует впрыск высокоскоростного воздушного потока для транспортировки порошковых материалов.

Область применения

Струйный насос с разбавленной фазой с положительным давлением PJP представляет собой оборудование непрерывной пневматической транспортировки низкого давления с разбавленной фазой, которое подходит для случаев, когда объем транспортировки невелик, а расстояние транспортировки среднее.

Его можно широко использовать в строительных материалах, химической промышленности, электроэнергетике, зерне, металлургии, литье и других отраслях промышленности.Транспортирующие материалы включают в себя: цемент, сырьевую муку, зольную пыль, гашеную известь, порошок шлака, порошок стального шлака, пылевидный уголь, порошок оксида алюминия, порошок фосфора, порошок пирофиллита и порошок органического кремния.

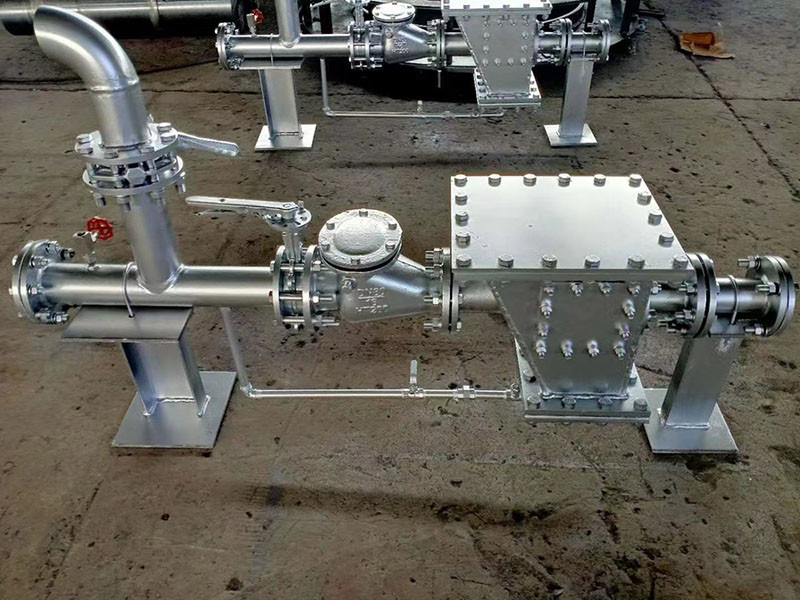

Пневматический струйный насос для разбавленной фазы типа PJP с положительным давлением

[Основные характеристики продукта]
PJP Пневматический струйный насос разбавленной фазы с положительным давлением
* Компактная структура
* Пневмотранспортное устройство с автоматическим управлением отличается надежной работой, простотой обслуживания, длительным сроком службы и низкими инвестиционными затратами.Движущейся частью являются только материал и воздух.При подключении к пылеудаляющему устройству его полностью закрытая конструкция системы может обеспечить полностью беспыльную рабочую среду.

[Принцип работы]

Пневмотранспортная система струйного насоса PJP состоит из струйного насоса PJP, пневматического дроссельного клапана, верхней камеры насоса, ручного спирального затвора, устройства подачи сжатого воздуха и т. д. Источником сжатого воздуха в основном является воздуходувка Рутса.Порошкообразные и гранулированные материалы поступают в струйный насос PJP через ручную спиральную заслонку, верхний бункер насоса и пневматический дроссельный клапан.Когда сжатый воздух для транспортировки проходит через сопло в корпусе струйного насоса PJP, создаваемый высокоскоростной воздушный поток приводит к тому, что блок струйного насоса PJP образует состояние отрицательного давления, а материалы в верхнем бункере насоса легко смешиваются с высоким давлением. -скорость воздушного потока.Затем, когда газовоздушная смесь материала проходит через расширительную трубу струйного устройства PJP, кинетическая энергия высокоскоростного воздушного потока преобразуется в энергию статического давления, так что порошкообразные материалы транспортируются к терминалу через подающую трубу.Ручной спиральный затвор струйного насоса PJP используется для ввода в эксплуатацию и технического обслуживания, а пневматический дроссельный клапан используется для автоматического закрытия, когда транспортировка порошкообразных материалов приостановлена ​​и давление в системе ненормальное.

Когда пневматический струйный насос с положительным давлением разбавленной фазы типа PJP установлен на дне силоса (силоса) и использует давление материалов в силосе (силосе) для транспортировки материалов, изменение высоты материалов в бункер (силос) приведет к соответствующему изменению скорости транспортировки материала, поэтому производительность транспортировки материала зависит от высоты материалов в бункере (силосе).

Если пневматический струйный насос разбавленной фазы с избыточным давлением PJP оснащен воздушным затвором, производительность транспортировки материала зависит от пропускной способности воздушного затвора устройства воздушного затвора.
